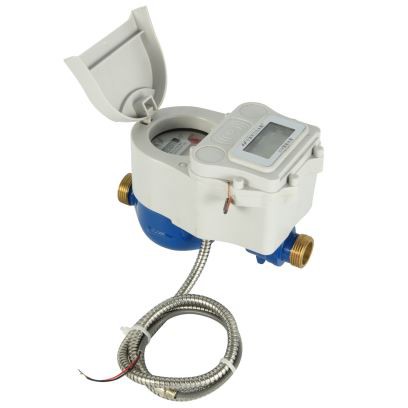

Gyvenamasis išmanusis vandens skaitiklis
„Multijet“ šlapio tipo papildinio kortelės tipas
LXSK-E4 yra įprasto dydžio kištukinių kortelių išmanusis vandens skaitiklis su nuotolinio vožtuvo valdymo funkcija, kurio dydis yra nuo 15 mm iki 40 mm. Jis matuoja šalto arba geriamojo vandens, tekančio per dujotiekius, tūrį.
funkcijos
* Vienas metras, viena kortelė.
* Daugialypis sauso arba šlapio tipo vandens skaitiklis su vožtuvo valdymu.
* Priimtas rutulinis vožtuvas, varomas varikliu.
* Išankstinio mokėjimo funkcija: vartotojas pirmiausia moka. Jokio mokesčio, vandens.
* Sinchronizavimo ekrano funkcija: LCD ekranas ir mechaninis ekranas tuo pačiu metu.
* Aliarmo funkcija: vožtuvas automatiškai užsidaro ir LCD ekrane rodoma aliarmo informacija, kai balansas yra mažesnis už nustatytą garsumą.
* Akumuliatoriaus trūkumas: kai akumuliatoriaus nepakanka, vožtuvas automatiškai užsidaro
* Antimagnetinė atakos funkcija: vandens skaitiklis turi automatinę apsaugos funkciją. Artėjant magnetiniam laukui, jis uždarys vožtuvą.
* Skaitiklio korpusas gali būti žalvaris ir plastikas.
* Impulsų išvesties parinktis: nendrinis jungiklis; salė
Standartinis atitiktis
Techniniai duomenys atitinka ISO 4064 B klasės, C klasės, R80, R100, R125, R160 standartą horizontaliam montavimui.
Pagrindiniai techniniai parametrai
Darbinė jutiklių įtampa: DC2,8–3,6V (salė), DC1-10V (nendrinis jungiklis)
Maitinimas: 3,6 V ličio baterija
Statinė darbinė srovė: ≤7uA
Būsenos apsauga: savarankiška duomenų atmintis ir išsaugokite duomenis daugiau nei 10 metų.
Montavimo režimas: horizontalus montavimas
Jutiklių skaičius: 2 (dvigubas impulsas)
Darbinio vandens temperatūra: 0,1–30 ° C
Slėgio nuostolis: ≤0,1 Mpa vožtuvo' perjungimo laikas: 7 s
Darbinė srovė be apkrovos: 25 ~ 35 mA
Blokuoti srovę: ≥ 150Ma
Variklio tarnavimo laikas: vožtuvo perjungimo laikas yra daugiau nei 5000 kartų.
Darbo sąlygos
Vandens temperatūra: ≤50ºC šalto vandens skaitikliui
Vandens temperatūra: ≤90ºC karšto vandens skaitikliui
Vandens slėgis: ≤1MPa (10 bar) Darbinė drėgmė:<>
Montavimo reikalavimai
*Skaitiklis turi būti sumontuotas horizontalioje padėtyje, tekėjimo kryptimi, kaip nurodyta rodyklėje, išmatuotame matuoklio korpuse, registro puse į viršų. *Prieš montuojant vamzdyną reikia nuplauti. *Veikimo metu skaitiklis turi būti nuolat pilnas vandens.
Didžiausia leistina klaida
Apatinėje zonoje nuo Qmin (Q1) imtinai iki Qt (Q2), bet neįskaitant, yra ± 5%. Viršutinėje zonoje nuo Qt (Q2) imtinai iki Qmax (Q4) imtinai yra ± 2% (šalto vandens skaitiklis).
Viršutinėje zonoje nuo Qt (Q2) imtinai iki Qmax (Q4) imtinai yra ± 3% (karšto vandens skaitiklis).
Priedai
Kiekvienas vandens skaitiklis turi vieną komplektuojamą jungtį: 2 vnt. Vamzdis, 2 vnt veržlė ir 2 vnt
PAGRINDINIAI TECHNINIAI DUOMENYS Pagal ISO4064: 2003 (senas standartas)
| Dydis | Colių | Klasė | Qmax | Qn | Qt | Qmin | Minimalus skaitymas | Maksimalus skaitymas |
| Maksimalus srautas | Nominalus srautas | Pereinamasis srautas | Min. Srautas | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
PAGRINDINIAI TECHNINIAI DUOMENYS Pagal ISO4064: 2014(Naujas standartas)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| DYDIS | Colių | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | |
| Minimalus rodmuo (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimalus rodmuo (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimalus slėgis (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Maksimalus nuostolis (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Maksimali temperatūra | T50 | T50 | T50 | T50 | T50 | |
| Impulso išvesties parinktis | nendrinis jungiklis | |||||
| salė | ||||||
Matmenys ir svoris
| Skaitiklio dydis | Ilgis | Plotis | Aukštis | Jungiamasis siūlas |
| Dia | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 105 | 116 | G 3/4B |
| 20 | 195 | 105 | 116 | G 1B |
| 25 | 225 | 105 | 116 | G1 1/4B |
| 32 | 225 | 105 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
