Elektroninis vandens skaitiklis
„WMD15 to WMD50“ yra pilnas elektroninis vandens skaitiklis be registrų, matuoja šaltą (karštą) geriamąjį vandenį gyvenamosioms patalpoms nuo 15 mm iki 50 mm. Tai skaitmeninis skaitymas.
Funkcijos:
Naudojant pažangias duomenų kodavimo ir tikrinimo technologijas, užtikrinant aukštą ryšio patikimumą
Atitinka EMC/ESD/EMI, elektroninių gaminių elektromagnetinio suderinamumo projektavimo reikalavimus, pasiekiančius pirmaujantį pramonės lygį.
Vakarienė su mažu energijos suvartojimu, nereikia grandinės priežiūros.
Atsparus vandeniui, IP 68, tinka įvairioms sudėtingoms aplinkoms.
Anti-drop ir anti-reverse srautas.
Labai jautri ir ilgaamžė struktūra, turinti ilgą tarnavimo laiką.
Antimagnetinis.
Sukurta kaip srauto matuoklio funkcija.
Standartinis atitiktis
Techniniai duomenys atitinka ISO 4064 B klasės, C klasės, R80, R100, R125 arba R160 standartą horizontaliam montavimui.
Pasirenkamos funkcijos
*Galimi keli ilgiai ir jungtys pagal pageidavimą
*Vienakryptis vožtuvas
*Impulsų išvesties parinktis: nendrinis jungiklis; salė arba nemagnetinė metalinė plokštė.
*Skaitiklio korpusas: žalvaris, plastikas, geležis ir nerūdijantis plienas.
Darbo sąlygos
Vandens temperatūra: ≤50ºC šalto vandens skaitikliui Vandens temperatūra: ≤90ºC karšto vandens skaitikliui
Montavimo reikalavimai
*Skaitiklis turi būti sumontuotas horizontalioje padėtyje, tekėjimo kryptimi, kaip nurodyta rodyklėje, išmatuotame matuoklio korpuse, registro puse į viršų.
*Prieš montuojant vamzdyną reikia nuplauti.
*Veikimo metu skaitiklis turi būti nuolat pilnas vandens.
Didžiausia leistina klaida
Apatinėje zonoje nuo Qmin (Q1) imtinai iki Qt (Q2), bet neįskaitant, yra ± 5%.
Viršutinėje zonoje nuo Qt (Q2) imtinai iki Qmax (Q4) imtinai yra ± 2%(šalto vandens skaitiklis).
Viršutinėje zonoje nuo Qt (Q2) imtinai iki Qmax (Q4) imtinai yra ± 3% (karšto vandens skaitiklis).
Priedai
Kiekvienas vandens skaitiklis turi vieną komplektuojamą jungtį: 2 vnt. Vamzdis, 2 vnt veržlė ir 2 vnt
PAGRINDINIAI TECHNINIAI DUOMENYS Pagal ISO4064: 2003 (senas standartas)
| Dydis | Colių | Klasė | Qmax | Qn | Qt | Qmin | Minimalus skaitymas | Maksimalus skaitymas |
| Maksimalus srautas | Nominalus srautas | Pereinamasis srautas | Min. Srautas | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
PAGRINDINIAI TECHNINIAI DUOMENYS Pagal ISO4064: 2005 (naujas standartas)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| DYDIS | Colių | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Minimalus rodmuo (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Maksimalus rodmuo (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Maksimalus slėgis (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |

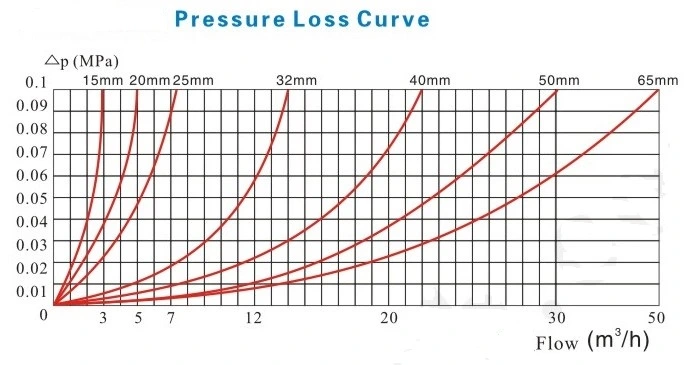

| Maksimalus nuostolis (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Maksimali temperatūra | T50 | T50 | T50 | T50 | T50 | T50 | |
| Impulso išvesties parinktis | nendrinis jungiklis | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| salė | / | ||||||
| nemagnetinė metalinė plokštė | / | ||||||
Matmenys ir svoris
| Skaitiklio dydis | Ilgis (L) | Plotis (B) | Aukštis (H) | Jungiamasis siūlas |
| mm | mm | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Flanšas, jungiantis GB 4216,4 | |
